三排滾子回轉支承的滾子長度怎么選擇?
發布時間:2021/08/24 企業新聞 瀏覽次數:7767

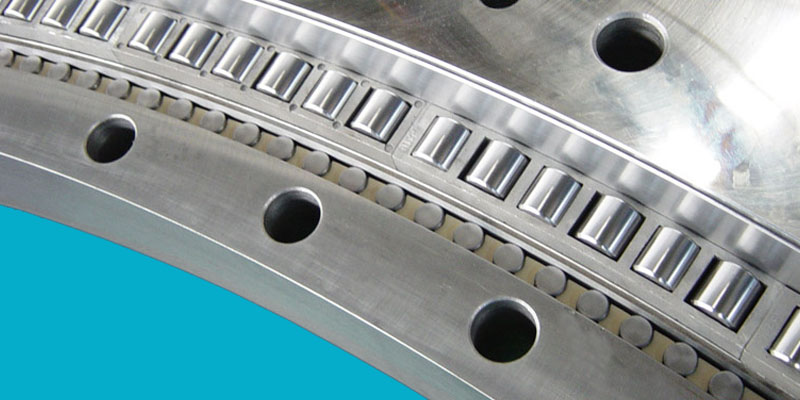

回轉支承也叫轉盤軸承,作為傳動部件在很多機械設備中發揮著很重要的作用。其中,三排滾子回轉支承適用于大軸向載荷、徑向載荷和大傾覆力矩的場合,比如在一些大型工程機械設備中,通常都會選擇三排滾子回轉支承。
不二傳動設計的三排滾子回轉支承有很多標準型號,如果標準型號滿足不了載荷需求,就需要非標設計,即通過加大滾子的直徑來提升回轉支承的載荷,滾子直徑增加可以提高單個滾子的載荷。超大直徑的三排滾子回轉支承可以通過加長滾子長度來提升載荷,滾子加長后跟滾道的接觸長度增加,滾子的承載就自然而然的變大了。
但是凡事都有利弊,加長滾子在大直徑的回轉支承上能夠使用,但在小直徑回轉支承上并不適用。三排滾子回轉支承的溝道是直線平面溝道,小直徑的圓形平面滾道上,長滾子的兩端線速度差別較大,即使有分段保持架或者整體保持架的約束,長滾子在滾道里的滾動也不是正常滾動的,在潤滑充足的情況下,是旋轉加蠕動的。而如果沒有保持架的約束,滾子會在溝道里邊打橫,轉斜,嚴重影響使用。
為了減少滾子在滾道里面打橫,一粒長滾子可以分成兩段,特長的滾子也可以分成三段,用整體或分段的保持架將平面的滾子并列兩排或三排排列,這樣就避免線速度差異過大,避免滾子嚴重蠕動行走。
當我們需要通過增大滾子直徑或者增加滾子長度來增加三排滾子回轉支承載荷的時候,需要根據實際情況進行選擇,如果大家在選型設計的時候有這方面的問題,歡迎大家咨詢不二傳動,我們的工程師會給大家提供專業的解決方案,優化設計方案,增加回轉支承的穩定性,提高回轉支承的使用壽命。
